LEDビジョン導入前に知るべき電源・消費電力の基礎【屋外向け】

消費電力の目安と考え方

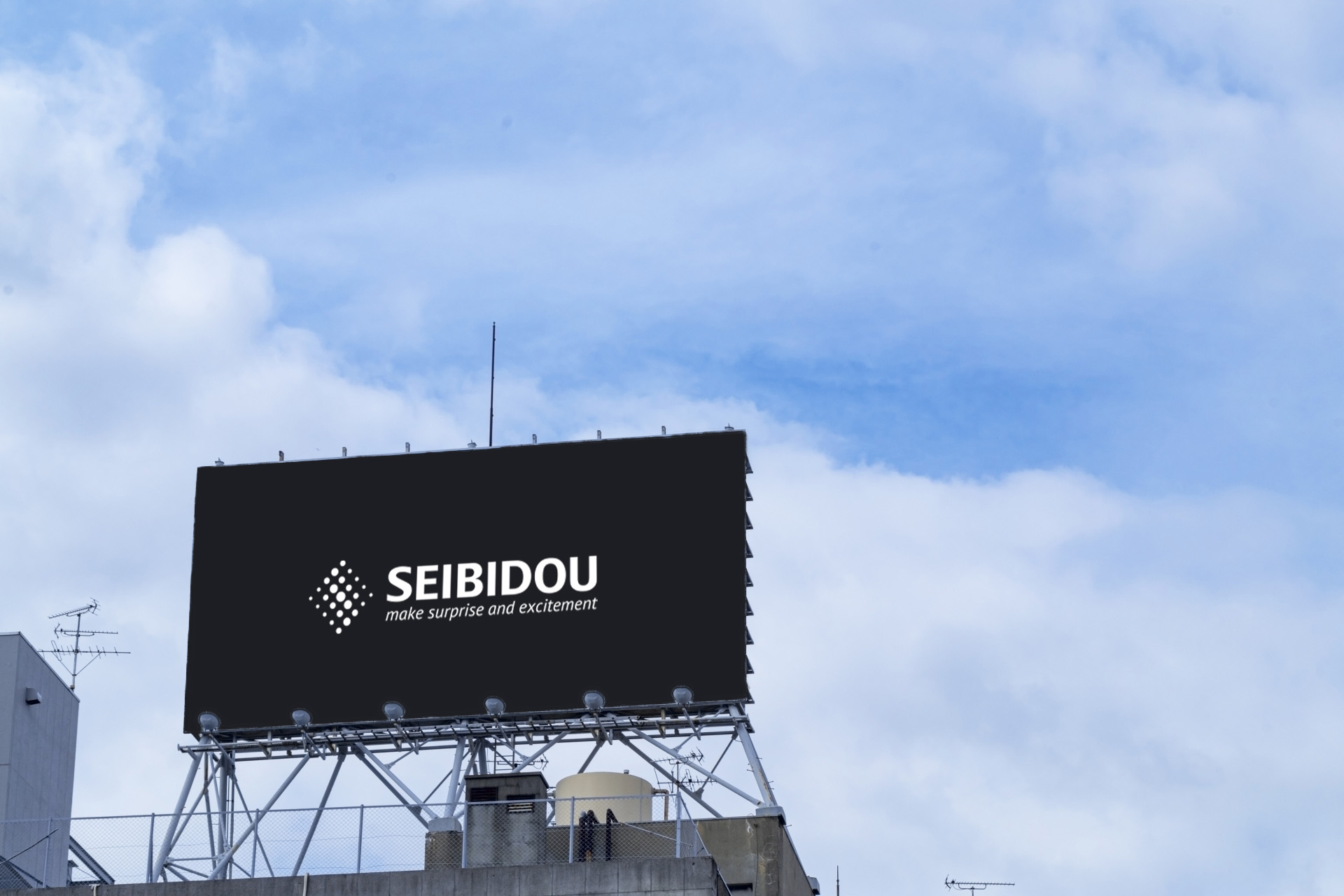

屋外ビジョンは高輝度運用が前提のため、1㎡あたり平均400～800Wが目安です。

　例）10㎡の場合 → 4kW～8kW程度を想定

ただし、最大消費電力は瞬間的に上振れするため、安全係数1.2〜1.5倍を掛けて検討してください。

　例）：8kw × 1.3 ≒ 10.4kwの確保

確認すべき電源条件

• ・単相／三相どちらが敷設可能か
• ・分電盤の空き回路、容量
• ・設置位置までの配線ルート
• ・屋外仕様の防水コンセント・盤の設置有無
• ・ノイズ対策、アース施工の要否

既存店舗では、看板や空調設備で電源に余裕がないことも多く、専用回路の新設や容量増設を前提に検討する必要があります。

省電力運用も視野に

屋外ビジョンは環境光（周囲の明るさ）に合わせて画面の輝度を自動で調整する、明るさ自動調整が有効です。

最大輝度固定より30%前後の電力削減が期待でき、運用コストに直結します。

まとめ

電源容量確認はLEDビジョン導入の初期段階で必須です。

設計タイミングで電源条件を押さえる＝追加工事リスクの回避につながります。

導入検討段階からサポートします

電源容量や配線は、ビジョンの仕様だけでなく、既存設備・想定コンテンツ・運用時間・周囲環境によって最適解が変わります。

当社では、

• ・現地調査
• ・電源設計サポート

• ・機器選定

• ・施工・保守

までワンストップで対応しています。

「設計段階から一緒に検討したい」
「既存設備で導入可能か確認したい」
といった段階でもお気軽にご相談ください。
 目的に最適なLEDビジョンをご提案いたします。
