スタンダードシリーズ

― 高品質 × 低価格を両立するLEDビジョン ―

「SLED VISION（スレッドビジョン） - スタンダードシリーズ」は、LEDビジョンのスタンダードを再定義するコストパフォーマンスに優れたラインアップです。
1.5mm〜16mmまでの豊富なLEDピッチを揃え、屋内外を問わず幅広い空間演出に対応。
常設からイベント・レンタル用途まで、導入しやすい価格帯で空間価値を一新します。

設置場所・活用シーン

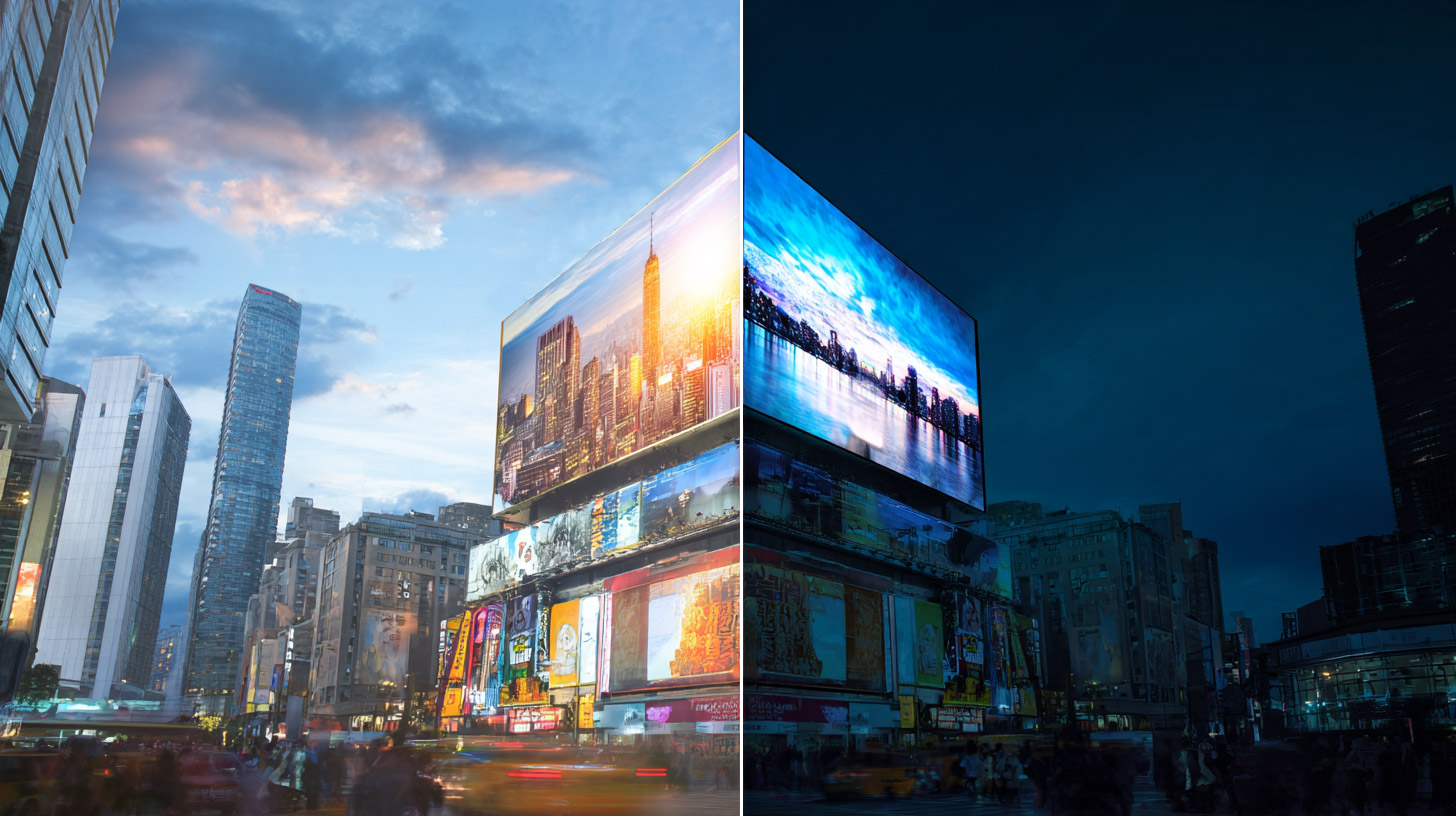

・屋上やビル壁面に設置し、遠くからも目を引く広告に
・商業施設・モール内で、集客力のあるサイネージ展開に
・スタジアム・競技場・スポーツ施設で、迫力ある映像体験を提供
・公共施設・ホテル・百貨店で、上質なブランド演出と案内を両立
・イベント・展示会で、空間を彩る映像演出に活用
・レンタル利用にも対応し、柔軟な運用が可能

商品説明
システム構成

商品説明

コストパフォーマンスと高い汎用性を両立したフルラインアップモデル

スタンダードシリーズは、1.5mm〜16mmのLEDピッチを網羅。
常設設置はもちろん、レンタルイベントやステージ演出、競技場、商業施設、仮設会場など、さまざまなシーンに対応します。
国内外の幅広いニーズに最適なパネル選定と低コスト導入を実現します。

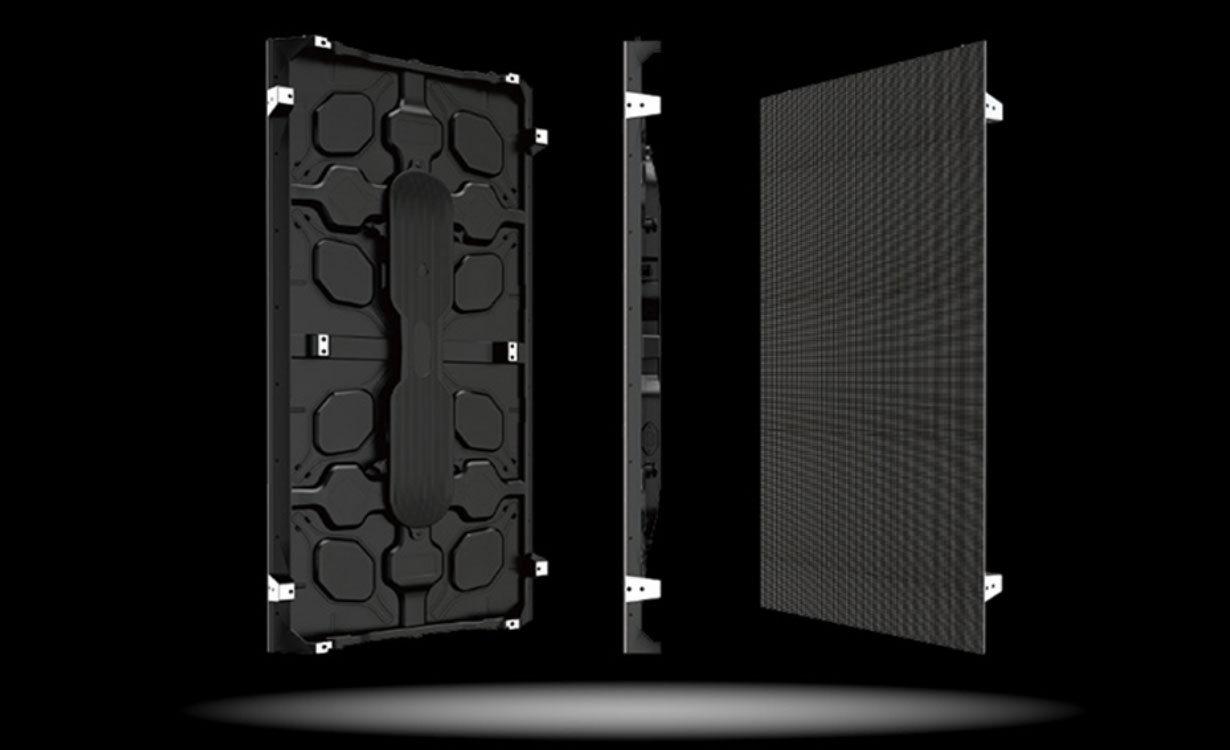

どこでも柔軟に設置できる軽量かつシームレスな設計

壁掛け、天吊り、自立設置などにも対応できる軽量パネル設計。
さらに、ベゼルフリーのデザインにより、パネル接続部のつなぎ目が目立たず、シームレスな大画面映像を構築可能です。
コーナーパネル（※オプション）による立体的な演出も対応可能です。

視認距離と視聴環境に合わせた最適なLEDピッチをご提案

空間や用途に応じて、視認距離に最適なLEDピッチをご提案。
屋内での近距離利用から、屋外の遠距離視認まで、目的に応じた最適なモデルをご案内します。

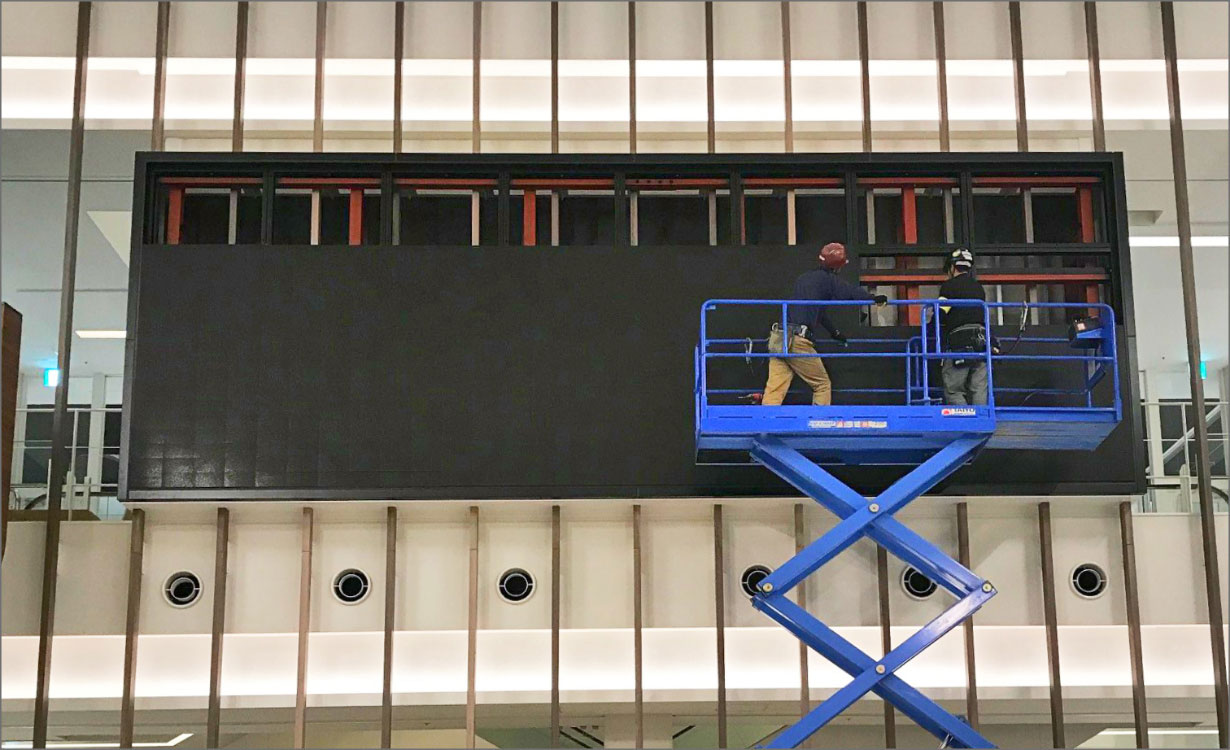

メンテナンスの手間を減らし設置場所の自由度を高めるフロントアクセス設計

メンテナンスはフロントからのアクセスに対応（※一部機種除く）。
設置スペースが限られる環境でも、効率的にメンテナンス作業が可能です。
現場の施工性とメンテ性を高める設計で、工期短縮にも貢献します。

施工事例はこちら

製品スペック

屋内仕様（省エネモデル・標準）

品番	SV0150STIDEC	SV0150STIDEC	SV0150STIDEC	SV0150STIDEC	SV0150STIDEC	SV0156STIDEC	SV0156STIDEC	SV0156STIDEC	SV0187STIDEC	SV0187STIDEC	SV0187STIDEC	SV0187STIDEC	SV0187STIDEC	SV0189STIDEC	SV0189STIDEC	SV0189STIDEC	SV0189STIDEC-2	SV0189STIDEC-2	SV0189STIDEC-2	SV0250STIDEC	SV0250STIDEC	SV0250STIDEC	SV0250STIDEC-3	SV0250STIDEC-3	SV0250STIDEC-3	SV0250STIDEC-3	SV0250STIDEC-3	SV0375STIDEC	SV0375STIDEC	SV0375STIDEC	SV0375STIDEC	SV0375STIDEC	SV0390STIDEC	SV0390STIDEC	SV0390STIDEC
ピッチ(mm)	1.5	1.5	1.5	1.5	1.5	1.56	1.56	1.56	1.875	1.875	1.875	1.875	1.875	1.89	1.89	1.89	1.89	1.89	1.89	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.75	3.75	3.75	3.75	3.75	3.9	3.9	3.9
LEDタイプ	SMD1212	SMD1212	SMD1212	SMD1212	SMD1212	SMD1212	SMD1212	SMD1212	SMD1515	SMD1515	SMD1515	SMD1515	SMD1515	SMD1515	SMD1515	SMD1515	SMD1415	SMD1415	SMD1415	SMD2121	SMD2121	SMD2121	SMD1515	SMD1515	SMD1515	SMD1515	SMD1515	SMD1515	SMD1515	SMD1515	SMD1515	SMD1515	SMD2121	SMD2121	SMD2121
モジュールサイズ-W(mm)	240	240	240	240	240	250	250	250	240	240	240	240	240	250	250	250	250	250	250	250	250	250	240	240	240	240	240	240	240	240	240	240	250	250	250
モジュールサイズ-H(mm)	270	270	270	270	270	250	250	250	270	270	270	270	270	250	250	250	250	250	250	250	250	250	270	270	270	270	270	270	270	270	270	270	250	250	250
モジュール解像度-W	160	160	160	160	160	160	160	160	128	128	128	128	128	132	132	132	132	132	132	100	100	100	96	96	96	96	96	64	64	64	64	64	64	64	64
モジュール解像度-H	180	180	180	180	180	160	160	160	144	144	144	144	144	132	132	132	132	132	132	100	100	100	108	108	108	108	108	72	72	72	72	72	64	64	64
キャビネットサイズ-W(mm)	960	960	240	240	240	1250	1000	750	960	240	960	240	240	1000	1250	750	1000	1250	750	1250	1000	750	960	960	240	240	240	960	960	240	240	240	1000	1250	750
キャビネットサイズ-H(mm)	540	270	1080	810	540	250	250	250	540	1080	270	810	540	250	250	250	250	250	250	250	250	250	540	270	1080	810	540	540	270	1080	810	540	250	250	250
キャビネットサイズ-D(mm)	43.5	43.5	43.5	43.5	43.5	39.5	39.5	39.5	43.5	43.5	43.5	43.5	43.5	39.5	39.5	39.5	39.5	39.5	39.5	39.5	39.5	39.5	43.5	43.5	43.5	43.5	43.5	43.5	43.5	43.5	43.5	43.5	39.5	39.5	39.5
キャビネット解像度-W	640	640	160	160	160	800	640	480	512	128	512	128	128	528	660	396	528	660	396	500	400	300	384	384	96	96	96	256	256	64	64	64	256	320	192
キャビネット解像度-H	360	180	720	540	360	160	160	160	288	576	144	432	288	132	132	132	132	132	132	100	100	100	216	108	432	324	216	144	72	288	216	144	64	64	64
重量(kg/キャビネット)	10.5	6.2	6.2	4.7	3.1	7.9	6.2	4.6	10.5	6.2	6.2	4.7	3.1	6.2	7.9	4.6	6.2	7.9	4.6	7.9	6.2	4.6	10.4	6.2	6.2	4.7	3.1	10.3	6.2	6.2	4.7	3.1	6.2	7.9	4.6
輝度(cd)	800	800	800	800	800	700	700	700	800	800	800	800	800	700	700	700	3000	3000	3000	700	700	700	800	800	800	800	800	800	800	800	800	800	700	700	700
最大消費電力(W/㎡)	435	450	450	450	465	360	360	360	375	390	390	390	405	390	390	390	450	450	450	360	360	360	375	390	390	390	405	480	495	495	495	510	300	300	300
平均消費電力(W/㎡)	145	150	150	150	155	120	120	120	125	130	130	130	135	130	130	130	150	150	150	120	120	120	125	130	130	130	135	160	165	165	165	170	100	100	100
最大消費電力(W/CAB)	225.504	116.64	116.64	87.48	60.264	112.5	90	67.5	194.4	101.088	101.088	75.816	52.488	97.5	121.875	73.125	112.5	140.625	84.375	112.5	90	67.5	194.4	101.088	101.088	75.816	52.488	248.832	128.304	128.304	96.228	66.096	75	93.75	56.25
平均消費電力(W/CAB)	75.168	38.88	38.88	29.16	20.088	37.5	30	22.5	64.8	33.696	33.696	25.272	17.496	32.5	40.625	24.375	37.5	46.875	28.125	37.5	30	22.5	64.8	33.696	33.696	25.272	17.496	82.944	42.768	42.768	32.076	22.032	25	31.25	18.75
動作温度-低(℃)	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10
動作温度-高(℃)	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40
メンテナンス	フロント/リア	フロント	フロント	フロント	フロント	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント	フロント	フロント	フロント	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント	フロント	フロント	フロント	フロント/リア	フロント	フロント	フロント	フロント	フロント/リア	フロント/リア	フロント/リア

※重量は筐体の重量を記載しております。

屋内仕様（省エネモデル・高輝度）

品番	SV0187STIDEC-2	SV0187STIDEC-2	SV0187STIDEC-2	SV0187STIDEC-2	SV0187STIDEC-2	SV0189STIDEC-2	SV0189STIDEC-2	SV0189STIDEC-2	SV0250STIDEC-2	SV0250STIDEC-2	SV0250STIDEC-2	SV0250STIDEC-4	SV0250STIDEC-4	SV0250STIDEC-4	SV0250STIDEC-4	SV0250STIDEC-4	SV0390STIDEC-2	SV0390STIDEC-2	SV0390STIDEC-2	SV0500STIDEC	SV0500STIDEC
ピッチ(mm)	1.875	1.875	1.875	1.875	1.875	1.89	1.89	1.89	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.9	3.9	3.9	5	5
LEDタイプ	SMD1515	SMD1515	SMD1515	SMD1515	SMD1515	SMD1415	SMD1415	SMD1415	SMD1415	SMD1415	SMD1415	SMD1515	SMD1515	SMD1515	SMD1515	SMD1515	SMD1921	SMD1921	SMD1921	SMD1921	SMD1921
モジュールサイズ-W(mm)	240	240	240	240	240	250	250	250	250	250	250	240	240	240	240	240	250	250	250	240	240
モジュールサイズ-H(mm)	270	270	270	270	270	250	250	250	250	250	250	270	270	270	270	270	250	250	250	270	270
モジュール解像度-W	128	128	128	128	128	132	132	132	100	100	100	96	96	96	96	96	64	64	64	48	48
モジュール解像度-H	144	144	144	144	144	132	132	132	100	100	100	108	108	108	108	108	64	64	64	54	54
キャビネットサイズ-W(mm)	960	960	240	240	240	1000	1250	750	1250	1000	750	960	960	240	240	240	1000	1250	750	960	240
キャビネットサイズ-H(mm)	540	270	1080	810	540	250	250	250	250	250	250	540	270	1080	810	540	250	250	250	540	540
キャビネットサイズ-D(mm)	43.5	43.5	43.5	43.5	43.5	39.5	39.5	39.5	39.5	39.5	39.5	43.5	43.5	43.5	43.5	43.5	39.5	39.5	39.5	43.5	43.5
キャビネット解像度-W	512	512	128	128	128	528	660	396	500	400	300	384	384	96	96	96	256	320	192	192	48
キャビネット解像度-H	288	144	576	432	288	132	132	132	100	100	100	216	108	432	324	216	64	64	64	108	108
重量(kg/キャビネット)	10.5	6.2	6.2	4.7	3.1	6.2	7.9	4.6	7.9	6.2	4.6	10.4	6.2	6.2	4.7	3.1	6.2	7.9	4.6	10.4	3.1
輝度(cd)	1500	1500	1500	1500	1500	3000	3000	3000	3000	3000	3000	1500	1500	1500	1500	1500	3000	3000	3000	3000	3000
最大消費電力(W/㎡)	606	606	606	606	606	450	450	450	360	360	360	606	606	606	606	606	330	330	330	360	360
平均消費電力(W/㎡)	202	202	202	202	202	150	150	150	120	120	120	202	202	202	202	202	110	110	110	120	120
最大消費電力(W/CAB)	314.1504	157.0752	157.0752	117.8064	78.5376	112.5	140.625	84.375	112.5	90	67.5	314.1504	157.0752	157.0752	117.8064	78.5376	82.5	103.125	61.875	186.624	46.656
平均消費電力(W/CAB)	104.7168	52.3584	52.3584	39.2688	26.1792	37.5	46.875	28.125	37.5	30	22.5	104.7168	52.3584	52.3584	39.2688	26.1792	27.5	34.375	20.625	62.208	15.552
動作温度-低(℃)	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10
動作温度-高(℃)	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40
メンテナンス	フロント/リア	フロント	フロント	フロント	フロント	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント	フロント	フロント	フロント	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント

※重量は筐体の重量を記載しております。

屋内仕様（標準）

品番	SV0125STID	SV0125STID-2	SV0152STID	SV0153STID	SV0156STID	SV0156STID-2	SV0180STID	SV0186STID	SV0195STID	SV0200STID	SV0200STID-2	SV0250STID	SV0266STID	SV0307STID	SV0320STID	SV0400STID
ピッチ(mm)	1.25	1.25	1.52	1.538	1.56	1.5625	1.8	1.86	1.95	2	2	2.5	2.66	3.076	3.2	4
LEDタイプ	SMD1010	SMD1010	SMD1212	SMD1010	SMD1212	SMD1212	SMD1415	SMD1515	SMD1212	SMD1515	SMD1415	SMD2121	SMD1415	SMD2121	SMD2020	SMD2121
モジュールサイズ-W(mm)	320	300	256	320	250	300	256	320	250	320	256	320	256	320	256	320
モジュールサイズ-H(mm)	160	168.75	288	160	250	168.75	288	160	250	160	288	160	288	160	288	160
モジュール解像度-W	256	240	168	208	160	192	136	172	128	160	128	128	96	104	80	80
モジュール解像度-H	128	135	126	104	160	108	102	86	128	80	96	64	72	52	60	40
キャビネットサイズ-W(mm)	640	600	1024	640	1000	600	1024	640	1000	640	1024	640	1024	640	1024	640
キャビネットサイズ-H(mm)	480	337.5	576	480	500	337.5	576	480	500	480	576	480	576	480	576	480
キャビネットサイズ-D(mm)	54	45	56	54	48	45	56	54	48	54	56	54	56	54	56	54
キャビネット解像度-W	512	480	672	416	640	384	544	344	512	320	512	156	384	208	320	160
キャビネット解像度-H	384	270	378	312	320	216	306	258	256	240	288	192	216	156	180	120
重量(kg/CAB)	5.6 ± 0.1	5.76	15	5.6 ± 0.1	11.5	5.76	15	5.6 ± 0.1	11.5	5.6 ± 0.1	15	5.6 ±0.5	15	5.6 ±0.5	15	5.6 ±0.5
輝度(cd nit)	500	800	600	500	800	800	800	500	800	500	800	600	800	600	800	600
最大消費電力(W/㎡)	400	500	420	400	540	500	440	400	553	400	460	400	460	400	460	400
平均消費電力(W/㎡)	135	200	168	135	216	200	176	135	221.2	135	184	135	184	135	184	135
最大消費電力(W/CAB)	122.88	101.25	247.72608	122.88	270	101.25	259.52256	122.88	276.5	122.88	271.31904	122.88	271.31904	122.88	271.31904	122.88
平均消費電力(W/CAB)	41.472	40.5	99.090432	41.472	108	40.5	103.809024	41.472	110.6	41.472	108.527616	41.472	108.527616	41.472	108.527616	41.472
動作温度-低(℃)	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10
動作温度-高(℃)	45	45	45	45	45	45	45	45	45	45	45	45	45	45	45	45
メンテナンス	フロント	フロント	フロント	フロント	フロント	フロント	フロント	フロント	フロント	フロント	フロント	フロント	フロント	フロント	フロント	フロント

※重量は筐体の重量を記載しております。

屋内仕様（高輝度）

品番	SV0195STID-2	SV0195STID-3	SV0240STID	SV0240STID-2	SV0261STID	SV0290STID-2	SV0290STID	SV0297STID	SV0391STID	SV0391STID-2	SV0391STID-3	SV0595STID-2	SV0595STID
ピッチ(mm)	1.95	1.95	2.4	2.4	2.61	2.9	2.9	2.97	3.91	3.91	3.91	5.95	5.95
LEDタイプ	SMD2020	SMD1515	SMD1415	SMD1515	SMD2020	SMD1515	SMD2121	SMD1415	SMD1010	SMD2121	SMD1921	SMD1921	SMD2020
モジュールサイズ-W(mm)	250	250	250	250	250	250	250	250	250	250	250	250	250
モジュールサイズ-H(mm)	250	250	250	250	250	250	250	250	250	250	250	250	250
モジュール解像度-W	128	128	104	104	96	84	84	84	64	64	64	42	42
モジュール解像度-H	128	128	104	104	96	84	84	84	64	64	64	42	42
キャビネットサイズ-W(mm)	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
キャビネットサイズ-H(mm)	500	500	500	500	500	500	500	500	500	500	500	500	500
キャビネットサイズ-D(mm)	28	48	48	48	28	48	48	28	28	48	48	48	48
キャビネット解像度-W	512	512	416	416	384	336	336	336	256	256	256	168	168
キャビネット解像度-H	256	256	208	208	192	168	168	168	128	128	128	84	84
重量(kg/CAB)	9.6 ±0.5	11.5	11.5	11.5	9.6 ±0.5	11.5	11.5	9.6 ±0.5	9.6	11.5	11.5	11.5	11.5
輝度(cd nit)	1000	3500	1000	4000	1000	4000	1000	1000	1000	1000	4000	4000	1000
最大消費電力(W/㎡)	600	460	490	520	600	480	493	580	600	476	540	540	553
平均消費電力(W/㎡)	200	184	196	208	200	192	197.2	180	200	190.4	216	216	221.2
最大消費電力(W/CAB)	300	230	245	260	300	240	246.5	290	300	238	270	270	276.5
平均消費電力(W/CAB)	100	92	98	104	100	96	98.6	90	100	95.2	108	108	110.6
動作温度-低(℃)	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10
動作温度-高(℃)	40	45	45	45	40	45	45	40	40	45	45	45	45
メンテナンス	フロント	フロント	フロント	フロント	フロント	フロント	フロント	フロント	フロント	フロント	フロント	フロント	フロント

※重量は筐体の重量を記載しております。

屋外仕様（コスパモデル）

品番	SV0250STODCP	SV0312STODCP	SV0380STODCP	SV0390STODCP	SV0444STODCP	SV0480STODCP	SV0570STODCP-2	SV0570STODCP	SV0595STODCP	SV0625STODCP	SV0666STODCP-2	SV0666STODCP-3	SV0666STODCP	SV0888STODCP-2	SV0888STODCP	SV1000STODCP-2	SV1000STODCP-3	SV1000STODCP	SV1066STODCP	SV1600STODCP
ピッチ(mm)	2.5	3.12	3.8	3.9	4.44	4.8	5.7	5.7	5.95	6.25	6.66	6.66	6.66	8.88	8.88	10	10	10	10.66	16
LEDタイプ	SMD	SMD	SMD	SMD	SMD	SMD	SMD	SMD	SMD	SMD	SMD2727	SMD	SMD	SMD	SMD	SMD2727	SMD	SMD	SMD	SMD
モジュールサイズ-W(mm)	250	250	320	250	320	250	320	320	250	250	480	320	320	320	320	480	320	320	320	320
モジュールサイズ-H(mm)	250	250	320	250	320	250	320	320	250	250	320	320	320	320	320	320	320	320	320	320
モジュールサイズ-D(mm)	23	23.6	23	20	23	20	23	23	24.5	21	18.7	23	23	23	23	21	26	26	26	28
モジュール解像度-W	100	80	84	64	72	52	56	56	42	40	72	48	48	36	36	48	32	32	30	20
モジュール解像度-H	75	60	84	48	72	39	56	56	31.5	30	48	48	48	36	36	32	32	32	30	20
キャビネットサイズ-W(mm)	1000	1000	1280	1000	1280	1000	1280	1280	1000	1000	960	1280	1280	1280	1280	960	1280	1280	1280	1280
キャビネットサイズ-H(mm)	750	750	960	750	960	750	960	960	750	750	960	960	960	960	960	960	960	960	960	960
キャビネットサイズ-D(mm)	93	94	93	91	93	91	93	93	95	91	70	93	93	93	93	70	93	96	96	98
キャビネット解像度-W	400	320	336	256	288	208	224	224	168	160	144	192	192	144	144	96	128	128	120	80
キャビネット解像度-H	300	240	252	192	216	156	168	168	126	120	144	144	144	108	108	96	96	96	90	60
重量(kg/CAB)	26	26	38	25.5	38	26.5	38	38	26.5	26.5	23	38	38	38	38	23	38	38	39	39
輝度(cd nit)	5000	5000	5000	5500	5500	5500	9500	6500	6500	6500	9000	9500	6500	9500	6500	9000	9500	6500	8000	8500
最大消費電力(W/㎡)	700	665	670	750	720	720	640	750	750	750	535	640	750	640	750	535	640	750	380	410
平均消費電力(W/㎡)	233	222	223	250	240	240	213	250	250	250	231	213	250	213	250	232	213	250	126	136
最大消費電力(W/CAB)	525	498.75	823.296	562.5	884.736	540	786.432	921.6	562.5	562.5	493.056	786.432	921.6	786.432	921.6	493.056	786.432	921.6	466.944	503.808
平均消費電力(W/CAB)	174.75	166.5	274.0224	187.5	294.912	180	261.7344	307.2	187.5	187.5	197.2224	261.7344	307.2	261.7344	307.2	197.2224	261.7344	307.2	154.8288	167.1168
動作温度-低(℃)	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20
動作温度-高(℃)	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50
メンテナンス	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア

※重量は筐体の重量を記載しております。

屋外仕様（高精細モデル）

品番	SV0190STODH	SV0190STODH	SV0250STODH	SV0250STODH	SV0280STODH	SV0280STODH	SV0280STODH	SV0280STODH	SV0390STODH	SV0390STODH	SV0390STODH	SV0390STODH
ピッチ(mm)	1.9	1.9	2.5	2.5	2.8	2.8	2.8	2.8	3.9	3.9	3.9	3.9
LEDタイプ	SMD1112	SMD1112	SMD1515	SMD1515	SMD1515	SMD1515	SMD1515	SMD1515	SMD1921	SMD1921	SMD1921	SMD1921
モジュールサイズ-W(mm)	250	250	250	250	250	250	250	250	250	250	250	250
モジュールサイズ-H(mm)	250	250	250	250	250	250	250	250	250	250	250	250
モジュール解像度-W	126	126	100	100	88	88	88	88	64	64	64	64
モジュール解像度-H	126	126	100	100	88	88	88	88	64	64	64	64
キャビネットサイズ-W(mm)	500	500	500	500	500	500	500	500	500	500	500	500
キャビネットサイズ-H(mm)	500	750	500	750	500	750	500	750	500	750	500	750
キャビネットサイズ-D(mm)	83	83	83	83	83	83	83	83	83	83	83	83
キャビネット解像度-W	252	252	200	200	176	176	176	176	128	128	128	128
キャビネット解像度-H	252	378	200	300	176	264	176	264	128	192	128	192
重量(kg/CAB)	7	10.3	7	10.3	7	10.3	7	10.3	7	10.3	7	10.3
輝度(cd nit)	4500	4500	4500	4500	5000	5000	5000	5000	5000	5000	5000	5000
最大消費電力(W/㎡)	700	700	660	660	730	730	730	730	630	630	630	630
平均消費電力(W/㎡)	233	233	220	220	243	243	243	243	210	210	210	210
最大消費電力(W/CAB)	175	262.5	165	247.5	182.5	273.75	182.5	273.75	157.5	236.25	157.5	236.25
平均消費電力(W/CAB)	58.25	87.375	55	82.5	60.75	91.125	60.75	91.125	52.5	78.75	52.5	78.75
動作温度-低(℃)	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20
動作温度-高(℃)	50	50	50	50	50	50	50	50	50	50	50	50
メンテナンス	リア	リア	フロント	フロント	リア	リア	フロント	フロント	リア	リア	フロント	フロント

※重量は筐体の重量を記載しております。

屋外仕様（標準）

品番	SV0480STOD	SV0480STOD	SV0590STOD	SV0590STOD	SV0625STOD	SV0667STOD	SV0667STOD	SV0667STOD	SV0780STOD	SV0833STOD	SV0833STOD	SV0833STOD	SV1000STOD-2	SV1000STOD-2	SV1000STOD-2	SV1000STOD	SV1040STOD
ピッチ(mm)	4.8	4.8	5.9	5.9	6.25	6.67	6.67	6.67	7.8	8.33	8.33	8.33	10	10	10	10	10.4
LEDタイプ	SMD	SMD	SMD	SMD	SMD2727	SMD2727	SMD2729	SMD2728	SMD2727	SMD2730	SMD2732	SMD2731	SMD2733	SMD2735	SMD2734	SMD2727	SMD2727
モジュールサイズ-W(mm)	250	250	250	250	500	400	400	400	500	400	400	400	400	400	400	400	500
モジュールサイズ-H(mm)	250	250	250	250	250	300	300	300	250	300	300	300	300	300	300	300	250
モジュール解像度-W	52	52	42	42	80	60	60	60	64	48	48	48	40	40	40	40	48
モジュール解像度-H	52	52	42	42	40	45	45	45	32	36	36	36	30	30	30	30	24
キャビネットサイズ-W(mm)	500	500	500	500	1000	800	800	1200	1000	800	800	1200	800	800	1200	1600	1000
キャビネットサイズ-H(mm)	750	1000	750	1000	1000	900	1200	900	1000	900	1200	900	900	1200	900	900	1000
キャビネットサイズ-D(mm)	83	83	83	83	107	98	98	98	107	98	98	98	98	98	98	105	107
キャビネット解像度-W	104	104	84	84	160	120	120	144	128	96	96	144	80	80	120	160	96
キャビネット解像度-H	156	208	126	168	160	135	144	135	128	108	144	108	90	120	90	90	96
重量(kg/CAB)	14.25	18	14.25	18	23.5	21	29	35	23.5	21	29	35	21	29	35	56.16	23.5
輝度(cd nit)	6000	6000	6000	6000	7500	7000	7000	7000	7500	7000	7000	7000	7000	7000	7000	6000	7500
最大消費電力(W/㎡)	580	580	580	580	650	700	700	700	650	700	700	700	700	700	700	650	650
平均消費電力(W/㎡)	193	193	193	193	228	233	233	233	228	376	282	251	282	282	282	76	228
最大消費電力(W/CAB)	217.5	290	217.5	290	650	504	672	756	650	504	672	756	504	672	756	936	650
平均消費電力(W/CAB)	72.5	96.66	72.5	96.66	228	168	224	252	228	271	271	271	203	271	305	110	228
動作温度-低(℃)	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20	-20
動作温度-高(℃)	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50
メンテナンス	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	フロント/リア	リア	フロント/リア

※重量は筐体の重量を記載しております。

システム構成

スタンダードなシステム構成図一例

※製品デザイン、及びカラーは実物と異なる場合があります。

※当サイトにある各製品に関する情報、仕様は、予告なく変更・更新される場合があります。

LEDビジョン・デジタル サイネージをご検討のお客様

ご紹介している製品以外にも多数取り扱いがございます。
LEDビジョン、デジタルサイネージ、配信運用システム、行政への申請や現場施工、設置後の保守メンテナンスまでお問い合わせ、ご相談、お見積りなど承っております。電話はまたお問い合わせフォームどちらからでもお問い合わせください。

メールフォームでのお問い合わせ

ご相談・お問い合わせ
お電話でのお問い合わせ

0120-997-310
